Marca: SCHNEIDER ELECTRIC
Ref. Fabricante: A9F79350

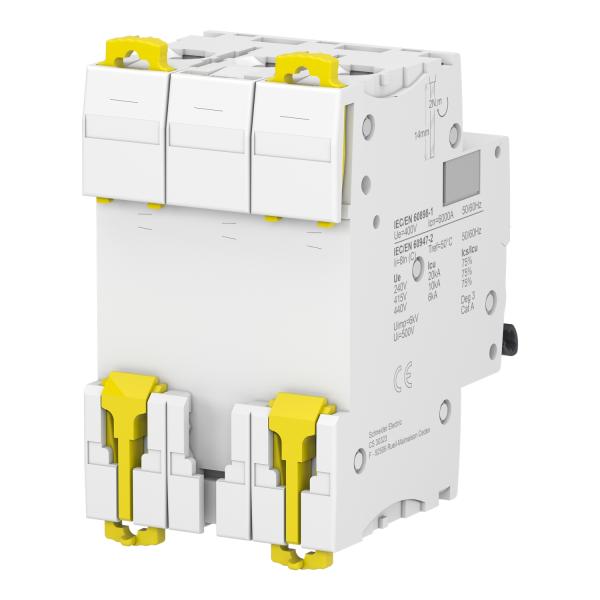

INTERRUPTOR AUTOMTICO MAGNETOTRMICO iC60N 3P 50A CURVA-C
Este Acti 9 iC60N es un interruptor automtico en miniatura (MCB) de baja tensin. Consiste en un interruptor automtico 3P con 3 polos protegidos, una intensidad nominal de 50 A y curva de disparo C. Puede montarse en carril DIN para su instalacin modular. Como interruptor automtico, su poder de corte (conforme a IEC/EN 60898-1) es de 6000 A a 400 V CA. Como interruptor automtico, su poder de corte (conforme a IEC/EN 60947-2) es de 20 kA a 230 V CA y 10 kA a 400 V CA. Este interruptor automtico en miniatura protege los circuitos contra cortocircuitos y sobrecargas. Posee un grado de proteccin IP20 (conforme a IEC/EN 60529) en sus bornes. Se convierte en IP40 una vez instalado en un armario modular con categora de aislamiento II. Su mecanismo de cierre rpido prolonga su vida til. Su clase de limitacin 3 (conforme a EN/IEC60898-1) reduce el coste de la proteccin de los circuitos situados aguas abajo. Su exclusivo indicador Visitrip reduce el tiempo de intervencin al sealar el circuito defectuoso. Su banda verde Visisafe garantiza la apertura fsica de los contactos para permitir el mantenimiento aguas abajo.
- Ref. Interna: 0017179275
- Marca: SCHNEIDER ELECTRIC
- Ref. Fabricante: A9F79350
- Gama: Acti 9 iC60
- Gtin: 3606480093371
- Código Grudilec: G0000424707
- Categoría: Electricidad / Automáticos y diferenciales / Magnetotérmico
| Tensión de aislamiento nominal Ui | 500V |
| Grado de protección (IP) | IP20 |
| Número de polos protegidos | 3 |
| Tensión nominal | 400V |
| Equipos adicionales posibles | Sí |
| Tipo de tensión | CA/CC |
| Categoría de sobretensión | 4 |
| Grado de contaminación | 3 |
| Número de polos (total) | 3 |
| Corriente nominal | 50A |
| Resistencia a picos de tensión asignada (Uimp) | 6kV |
| Frecuencia | 50Hz |
| Curva de disparo | C |
| Marca | SCHNEIDER ELECTRIC |
| Temperatura ambiente durante el funcionamiento | -35°C |
| Pérdida de potencia | 4.0W |
| Montaje empotrado | No |
| Protección contra explosiones | No |
| Clase de limitación de energía | 3 |
| Poder de corte asignado Icu según EN 60947-2 a 400 V | 10kA |
| Acoplamiento de conductor neutro | No |
| Sección de conductor conectable sólido | 1mm² |
| Sección de conductor conectable | 1mm² |
| Poder de corte asignado Icn según EN 60898 a 400 V | 6kA |
| Poder de corte asignado Icu según EN 60947-2 a 230 V | 20kA |
| Poder de corte asignado Icn según EN 60898 a 230 V | 6kA |
| Ancho en número de espacios modulares | 3 |
| Profundidad de instalación | 44.5mm |
| Ficha técnica | Descargar |
